電線電纜:用以傳輸電（磁）能，信息和實現電磁能轉換的線材產品，廣義的電線電纜亦簡稱為電纜，狹義的電纜是指絕緣電纜，它可定義為：由下列部分組成的集合體；一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層，電纜亦可有附加的沒有絕緣的導體。用以傳輸電（磁）能，信息和實現電磁能轉換的線材產品。

      本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、農村、用戶主線、開關柜等。

      本類產品主要特征是：在導體外擠（繞）包絕緣層，如架空絕緣電纜，或幾芯絞合（對應電力系統的相線、零線和地線），如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出（繞包）、成纜、鎧裝和護層擠出等，各種產品的不同工序組合有一定區別。

      產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大（幾十安至幾千安）、電壓高（220V至35kV及以上）。

       該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。

      隨著通訊行業的飛速發展，從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。

      繞組線是一種具有絕緣層的導電金屬電線，用以繞制電工產品的線圈或繞組。起作用時通過電流產生磁場，或切割磁力線產生感應電流，實現電能和磁能的轉換，故又成為電磁線。

      電線電纜產品絕大多數是截面(橫斷面)形狀完全相同(忽略因制造而產生的誤差)、呈長條狀的產品，這是由于在系統或設備中是作為構成線路或線圈而使用的特征所決定的。所以研究分析線纜產品的結構組成，只需從其截面來觀察分析。

　 電線電纜產品的結構元件，總體上可分為導線、絕緣層、屏蔽和護層這四個主要結構組成部分以及填充元件和承拉元件等。根據產品的使用要求和應用場合，有的產品結構極為簡單。

　　2.電纜材料

　從某種意義上講，電線電纜制造行業是一個材料精加工和組裝的行業。一是材料用量巨大，線纜產品中的材料費用要占制造總成本的80-90%;二是所用材料的類別、品種非常多，性能要求特別高，如導體用銅，要求銅的純度要在99.95%以上，有的產品要采用無氧高純銅;三是材料的選用會對制造工藝、產品的性能以及使用壽命起到決定性的影響。

　同時，電線電纜制造企業的效益也與材料的選用、加工和生產管理中能否科學地節省材料密切相關。

　因此，在設計電線電纜產品時必須與材料的選用同時進行，一般采取選用幾種材料，通過工藝和與性能篩選試驗后確定。

　線纜產品用材料按其使用部位與功能、可分為導電材料、絕緣材料、填充材料、屏蔽材料、護層材料等。但其中有些材料是幾個結構件通用的。尤其是熱塑性材料，如聚氯乙稀、聚乙烯等只要改變部分配方成份就可用在絕緣或護套上。

　線纜產品制造中所用材料涉及的門類非常廣泛，品種規格(牌號)特別多。

　　3.產品結構的名稱與材料

　　(1) 導線：產品進行電流或電磁波信息傳輸功能的最基本的必不可少的主要構件。

　　主要材料：導線是導電線芯的簡稱，用銅、鋁、銅包鋼、銅包鋁等導電性能優良的有色金屬制成，以光導纖維作為導線。

　　有裸銅線、鍍錫線;單支線、絞線;絞后鍍錫線。

　　(2) 絕緣層：是包覆在導線外圍四周起著電氣絕緣作用的構件。即能確保傳輸的電流或電磁波、光波只沿著導線行進而不流向外面，導體上具有的電位(即對周圍物體形成的電位差、即電壓)能被隔絕，即既要保證導線的正常傳輸功能，又要確保外界物體和人身的安全。 導線與絕緣層是構成線纜產品(裸電線類除外)必須具備的兩個基本構件。

　　主要材料：PVC、PE、XLPE、聚丙烯PP、氟塑料F，橡膠，紙，云母帶

　　(3) 填充結構：很多電線電纜產品是多芯的，將這些絕緣線芯或線對成纜(或分組多次成纜)后，一是外形不圓整，二是絕緣線芯間留有很大空隙，因此必須在成纜時加入填充結構，填充結構是為了使成纜外徑相對圓整以利于包帶、擠護套。

　　主要材料：PP繩

　　(4)屏蔽：是一種將電纜產品中的電磁場與外界的電磁場進行隔離的構件;有的線纜產品在其內部不同線對(或線組)之間也需要相互隔離。可以說屏蔽層是一種“電磁隔離屏”。高壓電纜的導體屏蔽和絕緣屏蔽是為了均化電場的分布。

　　主要材料：裸銅線、銅包鋼線、鍍錫銅線

　　(5)護層：當電線電纜產品安裝運行在各種不同的環境中時，必須具有對產品整體，特別是對絕緣層起保護作用的構件，這就是護層。

　　因為要求絕緣材料具有優良的各種電絕緣性能，則必須要求材料的純度極高、雜質含量極微;往往無法兼顧其對外界的保護能力，所以對于外界(即安裝、使用場合和使用中的)各種機械力的承受或抵抗力、耐大氣環境、耐化學藥品或油類、對生物侵害的防止，以及減少火災的危害等都必須由各種護層結構來承擔。

　　主要材料：PVC、PE、橡膠、鋁、鋼帶

　　(6) 抗拉元件：典型的結構是鋼芯鋁絞線、光纖光纜電纜等。總之，開發的特種細小、柔軟型，同時要求多次彎、扭曲使用的產品中，抗拉元件起著主要的作用。

　　主要材料：鋼絲

      電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱（通常是一個類別的名稱）結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的呢？

電線電纜產品的命名有以下原則：

1、產品名稱中包括的內容

⑴產品應用場合或大小類名稱

⑵產品結構材料或型式；

⑶產品的重要特征或附加特征

基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。

2、結構描述的順序

產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。

3、簡化

在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。

案例：

額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

“額定電壓8.7/15kV”——使用場合/電壓等級

“阻燃”——強調的特征

“銅芯”——導體材料

“交聯聚乙烯絕緣”——絕緣材料

“鋼帶鎧裝”——鎧裝層材料及型式（雙鋼帶間隙繞包）

“聚氯乙烯護套”——內外護套材料（內外護套材料均一樣，省寫內護套材料）

“電力電纜”——產品的大類名稱

與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見下面的說明。

⒋用漢語拼音第一個字母的大寫表示絕緣種類、導體材料、內護層材料和結構特點。如用Z代表紙（zhi）；L代表鋁（lv）；Q代表鉛（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

⒌用數字表示外護層構成，有二位數字。無數字代表無鎧裝層，無外被層。第一位數字表示鎧裝，第二位數字表示外被，如粗鋼絲鎧裝纖維外被表示為41。

⒍電纜型號按電纜結構的排列一般依次序為：絕緣材料；導體材料；內護層；外護層。

⒎電纜產品用型號、額定電壓和規格表示。其方法是在型號后再加上說明額定電壓、芯數和標稱截面積。

RV，RVV，RVVP，RVVY，RVVYP，KVVRP，（N）2YSLC，ZR-RE，ZR-REE，ZR-REEP，PUR，LIYY，LIYCY，LIYY(TP），LIYCY(TP) ，LI2YCY，PIMF，LIHH，LIHCH。

CEF——乙丙橡膠絕緣氯丁橡膠護套，船用阻燃電力電纜。

CVV——聚氯乙烯絕緣，聚氯乙烯護套船用阻燃電力電纜。

氧艙電線常采用BV，BX，RV，RVV系列電線，其中：

BV——銅芯聚氯乙烯絕緣電線，長期允許溫度65℃，最低溫度-15℃，工作電壓交流500V，直流1000V，固定敷設于室內、外，可明敷也可暗敷。

BX——銅芯橡皮絕緣線，最高使用溫度65℃，敷于室內。

RV——聚氯乙烯絕緣單芯軟線，最高使用溫度65℃，最低使用溫度-15℃，工作電壓交流250V，直流500V，用作儀器和設備的內部接線。

RVV——銅芯聚氯乙烯絕緣和護套軟電線，允許長期工作溫度105℃，工作電壓交流500V，直流1000V，用于潮濕，機械防護要求高，經常移動和彎曲的場合。

VV表示：聚氯乙烯絕緣(第一個V)，聚氯乙烯護套(第二個V)

YJV22表示：交連聚氯乙烯絕緣(YJ)，聚氯乙烯護套(V)，鋼帶鎧裝(22)

型號加“ZR”或“FR”的為阻燃電纜(電線)。加“L”為鋁線

電線的型號較簡單：

BVV--聚氯乙烯絕緣和護套銅心線，

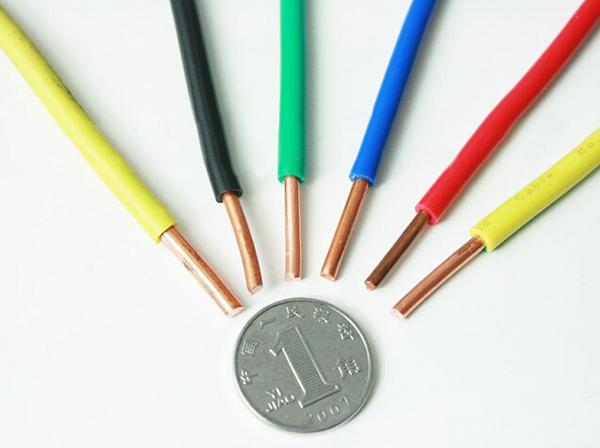

BV--聚氯乙烯絕緣銅心線，

BVR--聚氯乙烯絕緣銅心軟線，

BX--橡皮絕緣銅心線，

RHF--氯丁橡套銅心軟線。
